通过两周的紧张施工，2015年5月17日，在我校实训楼东北角，六根教学实训桩顺利建造完成。该项目是在建筑与测绘工程学院领导的协调下，我院老师的监督指导下，由专业基础公司精心施工而完成的。

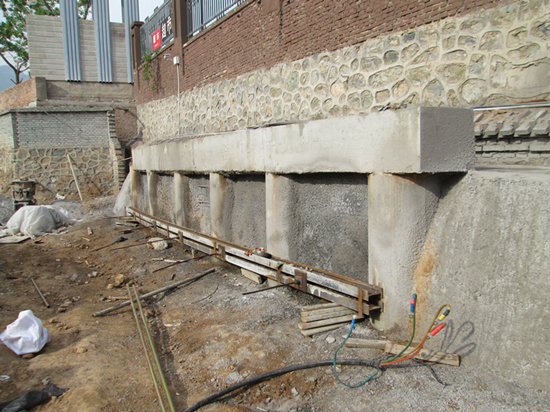

图1 建造完成的教学实训桩

        该实训桩为护坡桩，规格为直径600mm×6000mm，其中地下4米，地上2米，腰梁距离基坑底面0.5m，冠梁为500mm×600mm，采用的钢筋混凝土材料与工程现场相当，能真实反应护坡桩的外观形状。六根护坡桩的腰梁上布置有五根预应力锚杆，桩间采用钢筋网和喷射混凝土护壁。在护坡桩的北侧，有2平方米的土钉墙支护坡面，采用喷网支护结构。最南面一个护坡桩中，埋设有3根4m长的直径70mm的声测管，可以实现测斜实训和探伤实训。

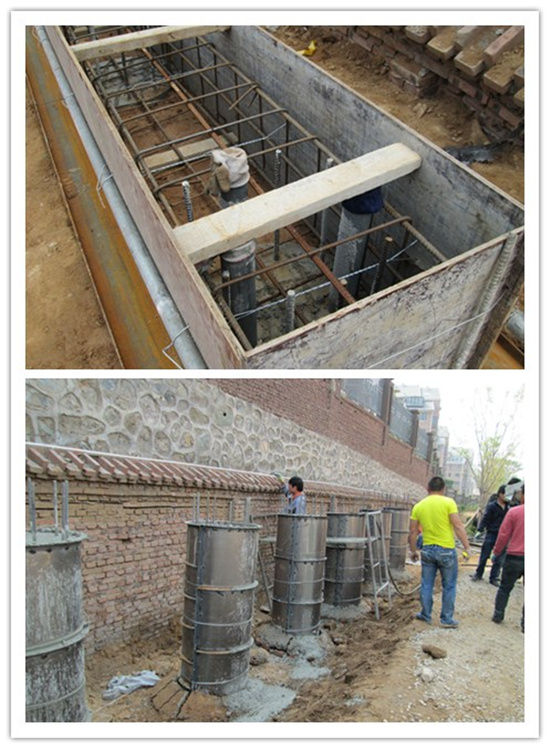

图2施工过程中护坡桩

        外观上看，六根实训桩没有什么区别，但是其内部差别较大。其中有一根是正常桩，其余五根分别是沉渣桩、缩颈桩、扩径桩、夹泥桩和断桩。可以采用专用仪器在地面测试出各个缺陷桩的区别。在六根实训桩的南面，布置有一个斜坡，该坡下方埋设有不同规格的型钢材料和PVC塑料管，这些设置可以被物探仪器所探测，从而使这一场地成为集建筑专业、地质专业、测量专业和道路与桥梁专业的综合实训场所。

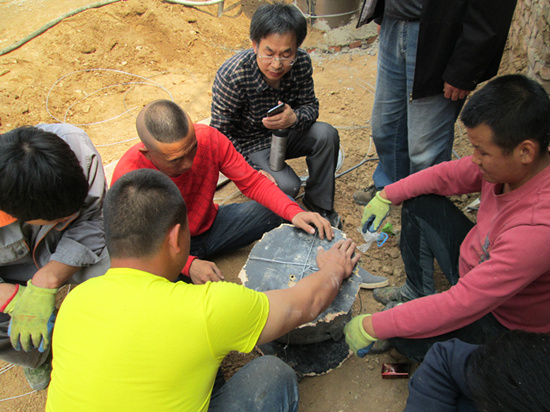

图3 护坡桩中间的缺陷制作

图4 探测用钢管的埋设

        在地基基础教学过程中，学生对边坡支护没有直观的认识。上课期间带领学生外出参观存在教学进程与现场施工进程不一致的情况，经常出现讲授边坡支护内容的时候找不到合适的工地参观，这一实训场所直挂的表现了桩锚支护和土钉墙支护的现象，可以帮助学生直观理解支护结构和施工工艺等情况。在测量专业的探管课程教学和建筑工程专业的结构探伤教学过程中，可以利用地下埋设的不同材料和不同规格的管材，实现相关仪器使用的教学实训。

        在桩基制作半个月多月的时间里，我院多名教师到施工场地跟班监理，让他们掌握了工程施工的全过程，培养了教师的专业知识和技能。

图5 建工学院教师在现场监督施工



                                                                                                                   撰稿：牛学超   照片：王月钱
